Waterontharding HAC (10/10/2013)

Naast de fotos die je onmiddellijk ziet (bv. SMALL_DSCN3183.JPG) is er ook de originelen foto (DSCN3183.JPG)
Ooit zal ik er clickable images van maken.

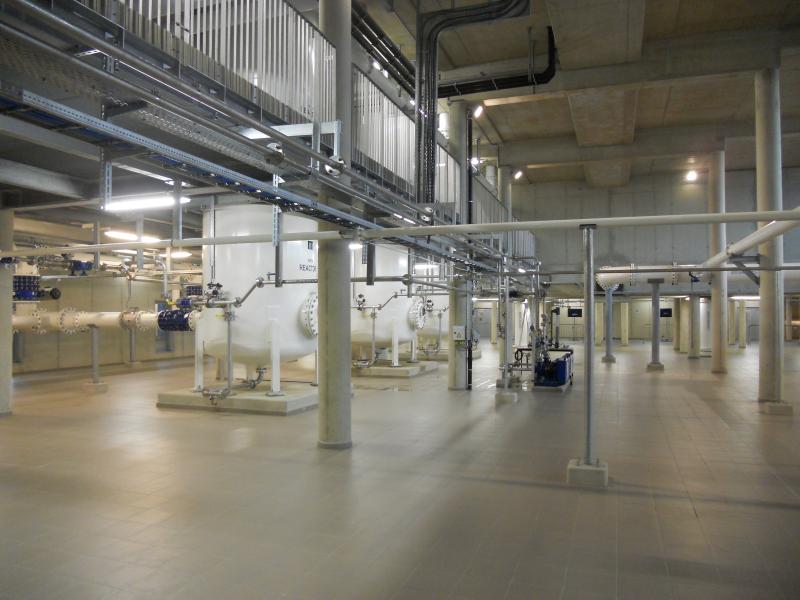

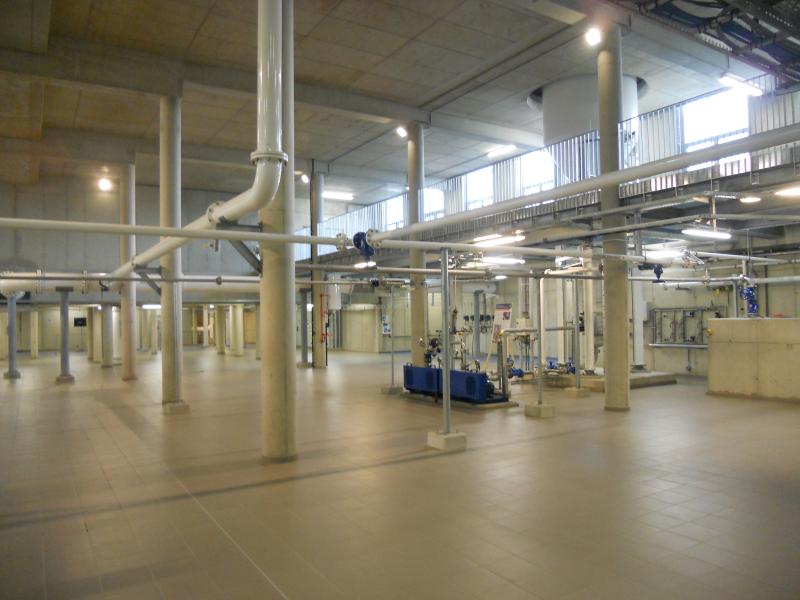

Het eerste zicht bij het binnenkomen, later komen we hier terug.

3183
3184
3185

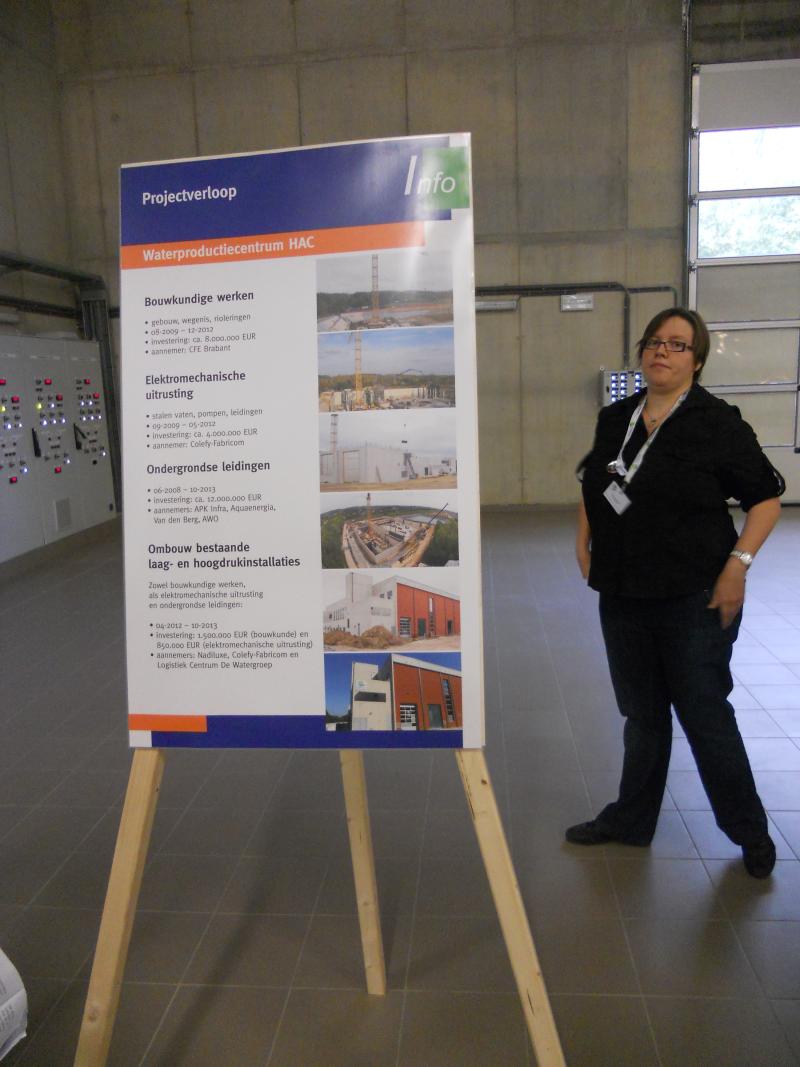

Begin van de rondleiding


3186

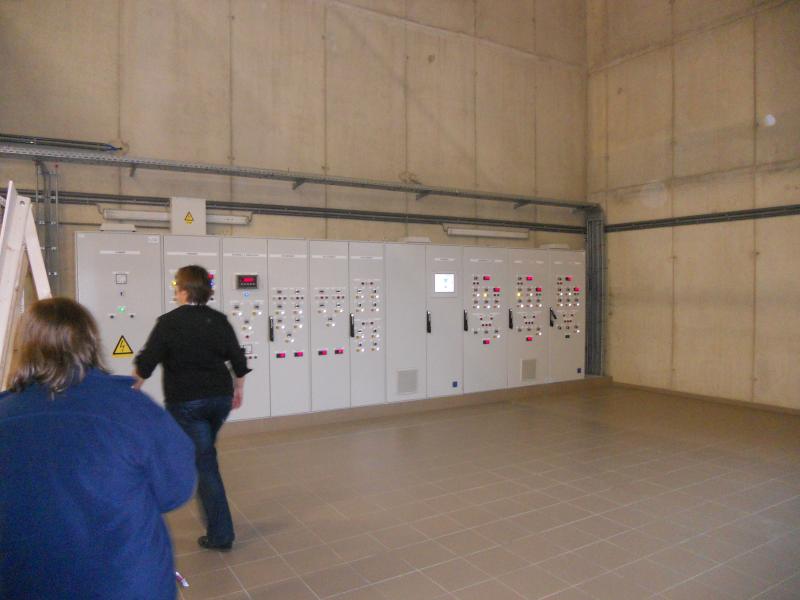

Niet voorzien in de rondleiding, maar ik kon de verleiding niet weerstaan.
3187

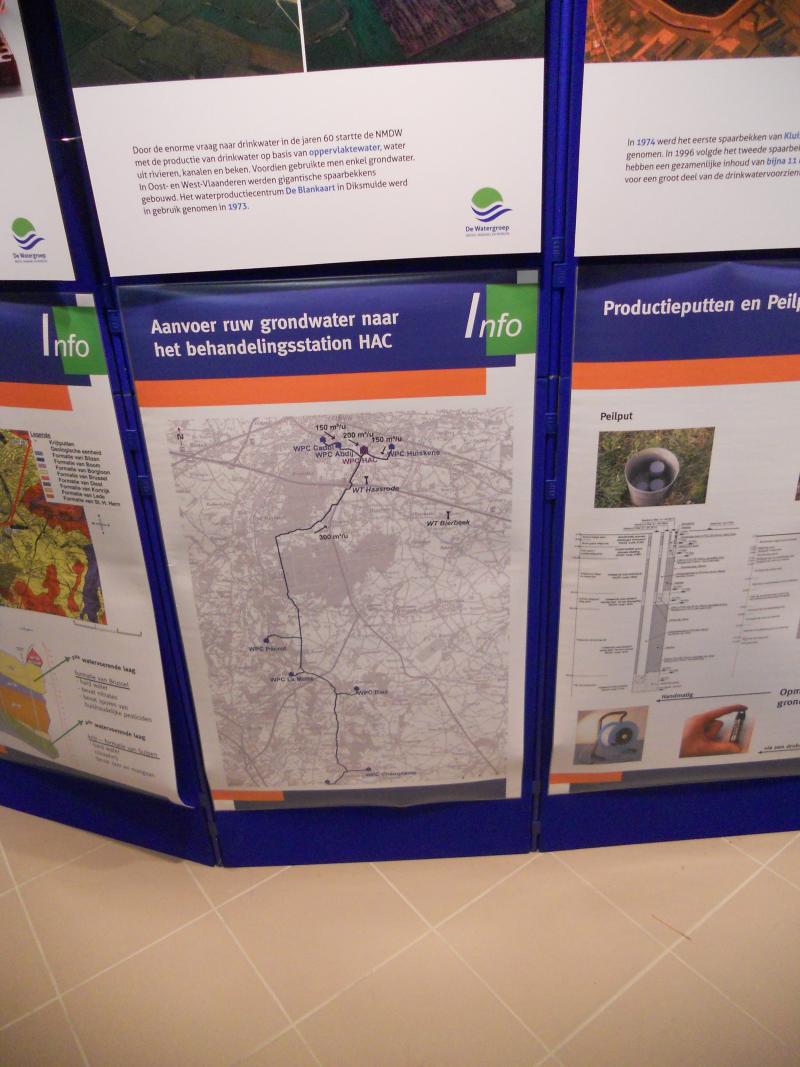

Waar komt het water vandaan.

Niet alle bronnen leveren hard water, dus er moet maar een deel onthard.
3188

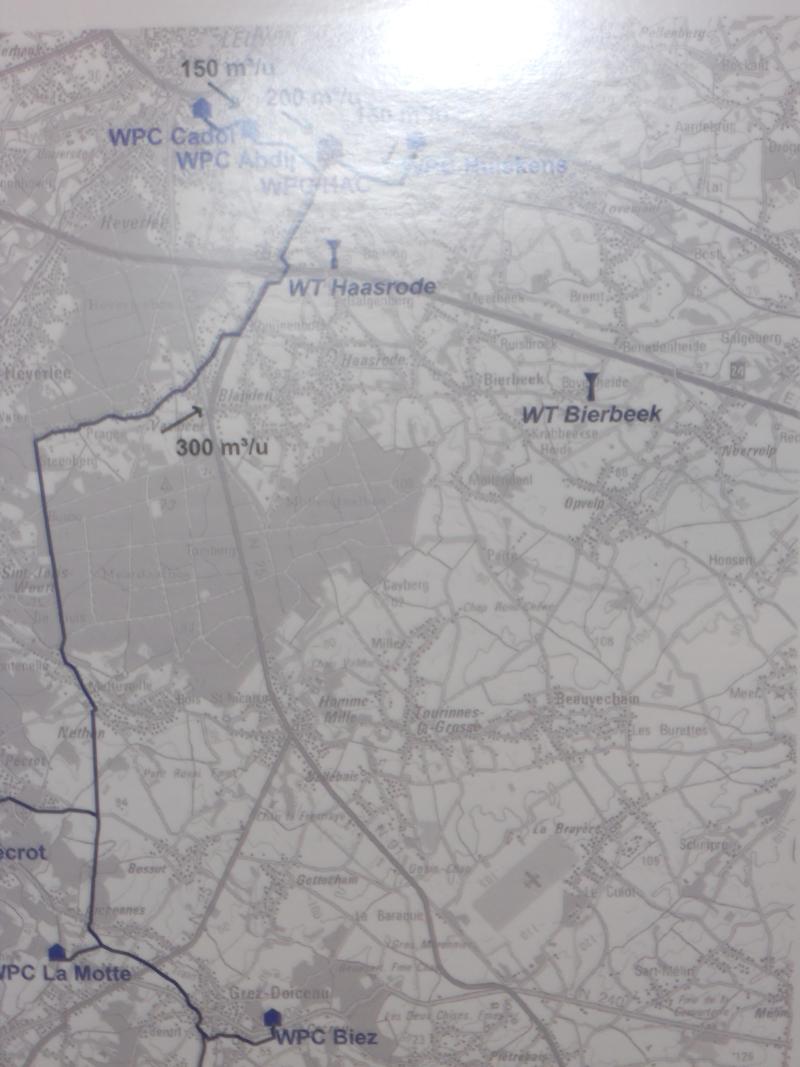

de debieten staan erbij
3189

3190

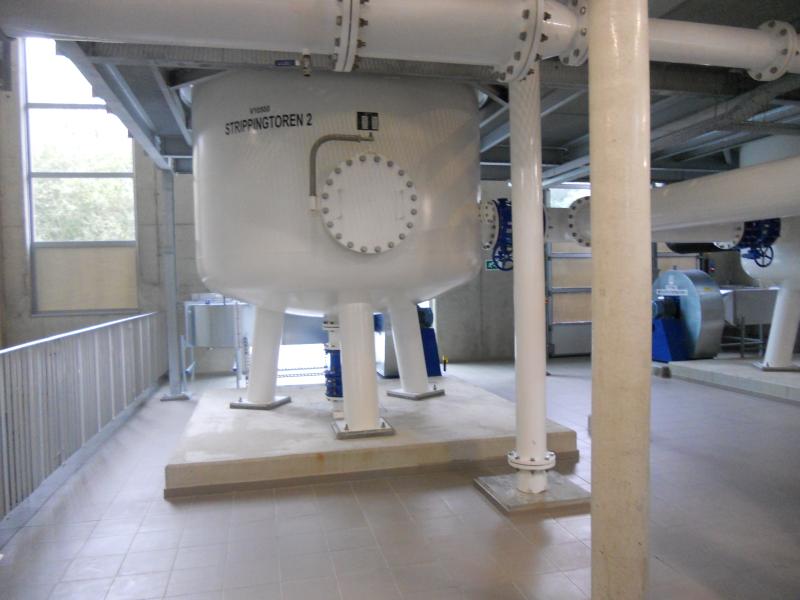

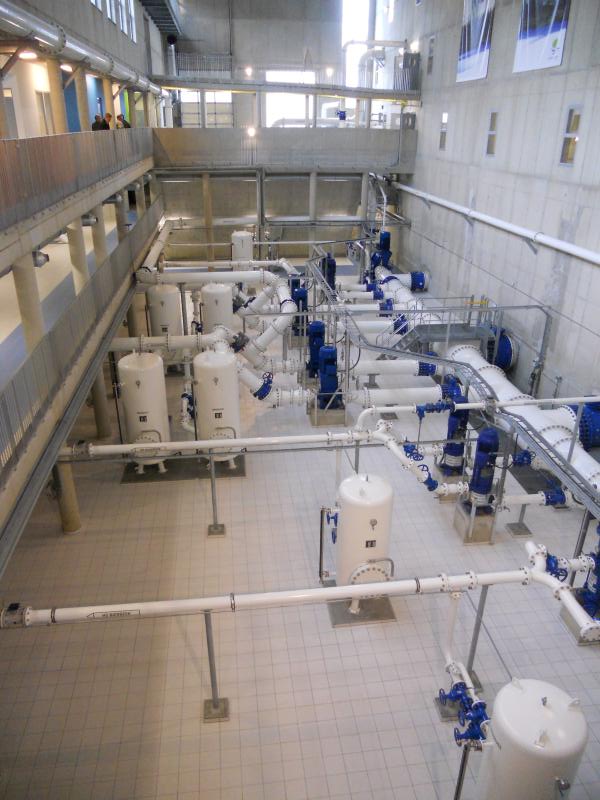

Zicht op de pompzaal in de kelder (uitleg komt straks)
3191

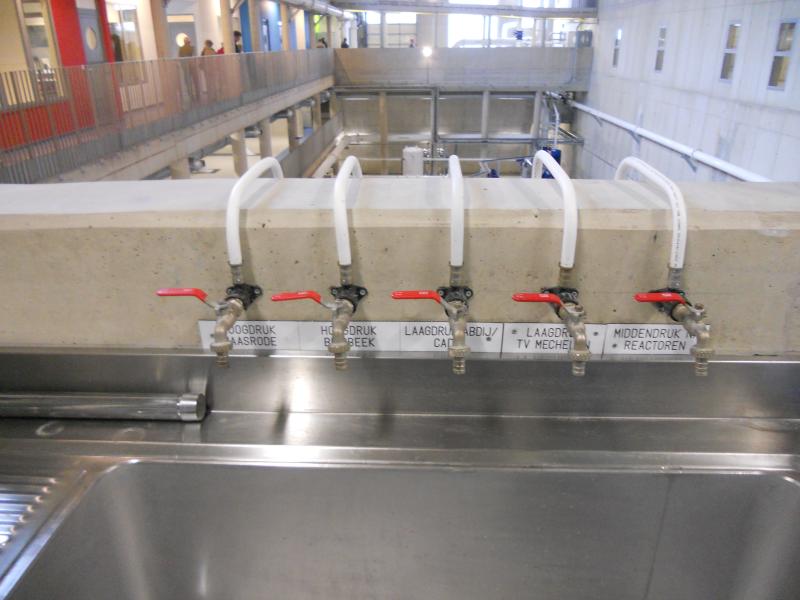

Af en toe kom je proefbakjes tegen (niet geprobeerd)

3192

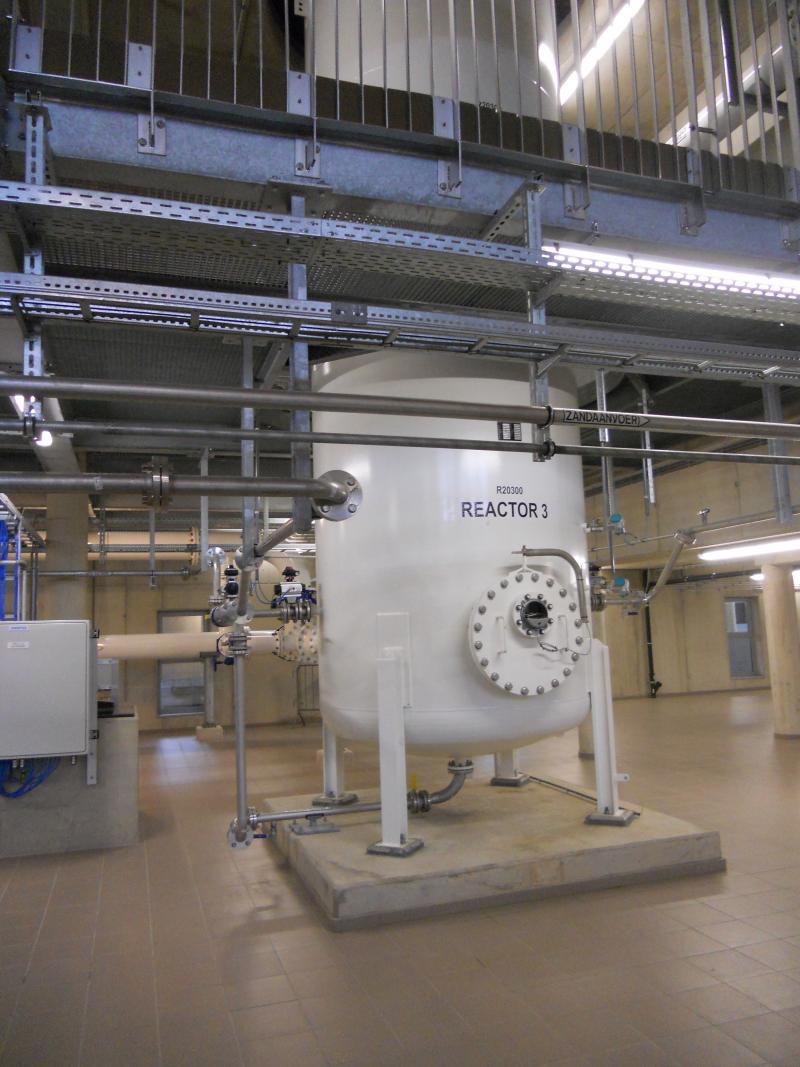

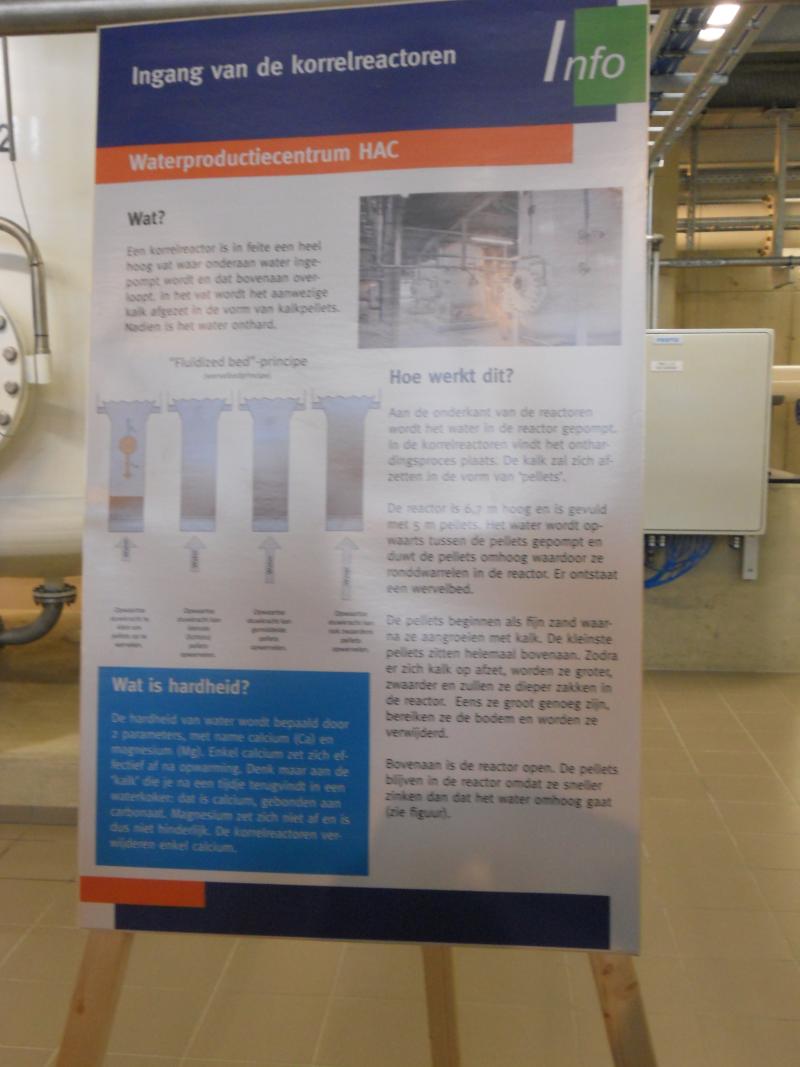

De waterontharders

Er zijn drie reactoren die maximaal 800 m / uur aankunnen. Boven op een reactor vertelde iemand anders dat 1 reactor 275 m / uur aankan.

3193
3194

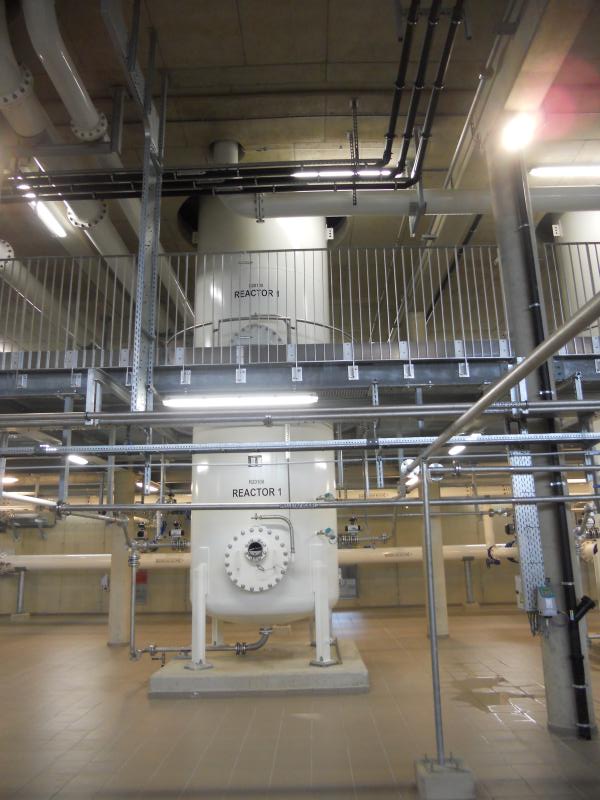

Zicht over twee verdiepingen
3195

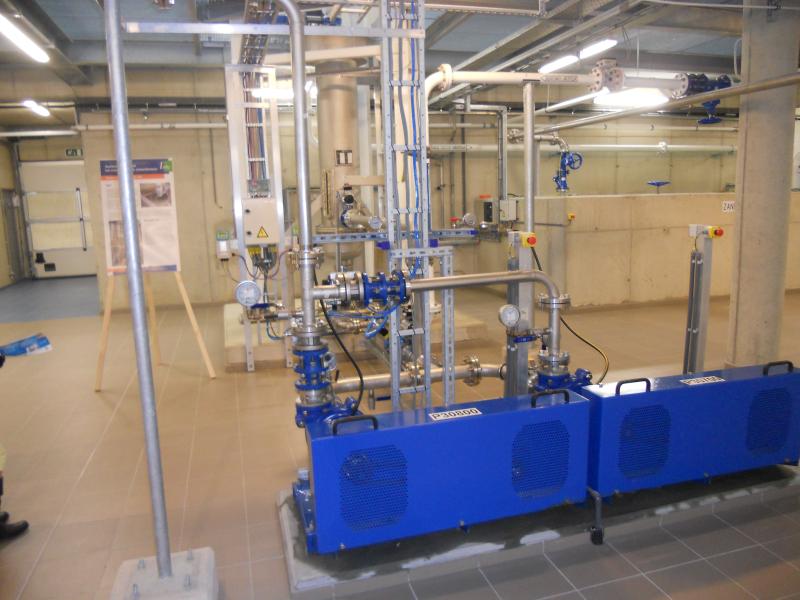

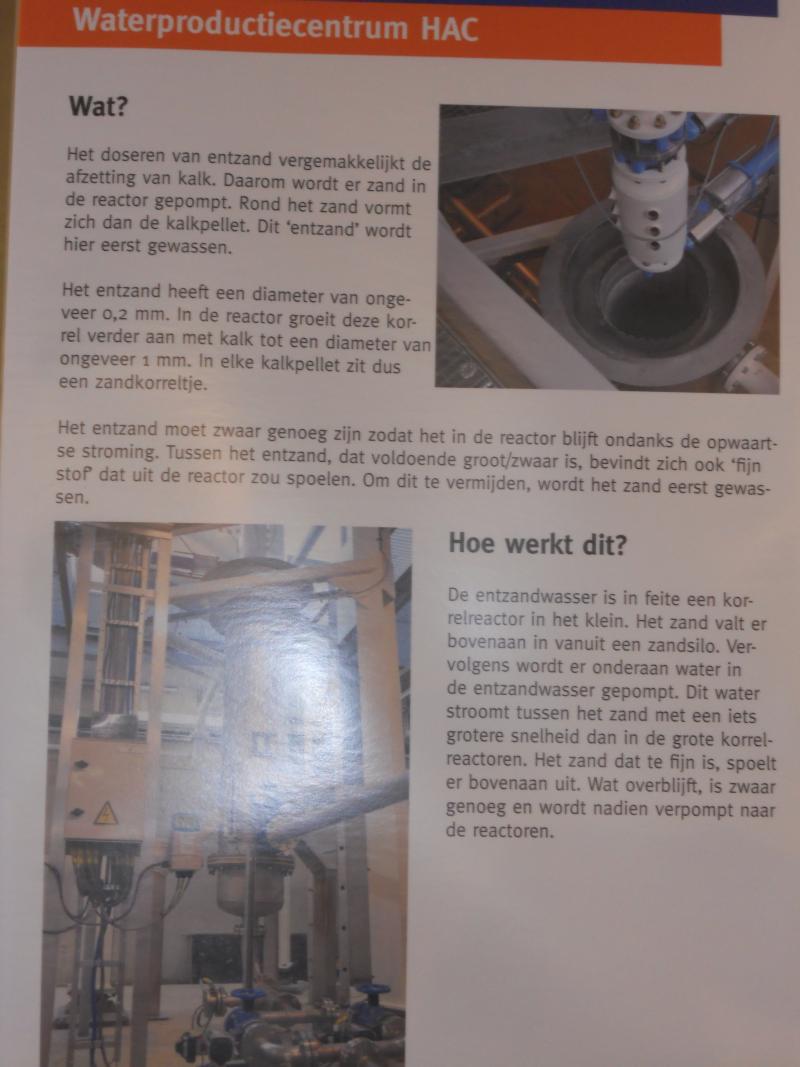

Entzand bewerkingen

Om de ontharding te starten gebruikt men zand. Met grote oppervlakte, minimale korrelgrootte en maximaal gewicht.
Het gebruikte zand wordt in Australie gekocht en nadat het aangekalkt is wodrt het in o.a. de tegelindustrie gebruikt.

3196
zand wordt gewassen voor gebruik
3197

Op de trap naar het tweede verdiep zag ik dit, geen idee waarvoor dit gebruikt wordt.
3198

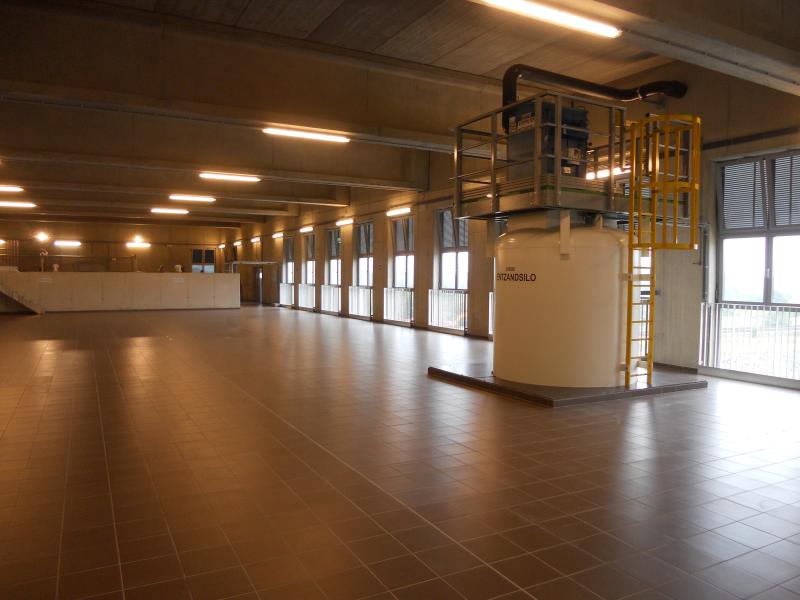

verdiep 3  bovenkant van de zandwasser

3199

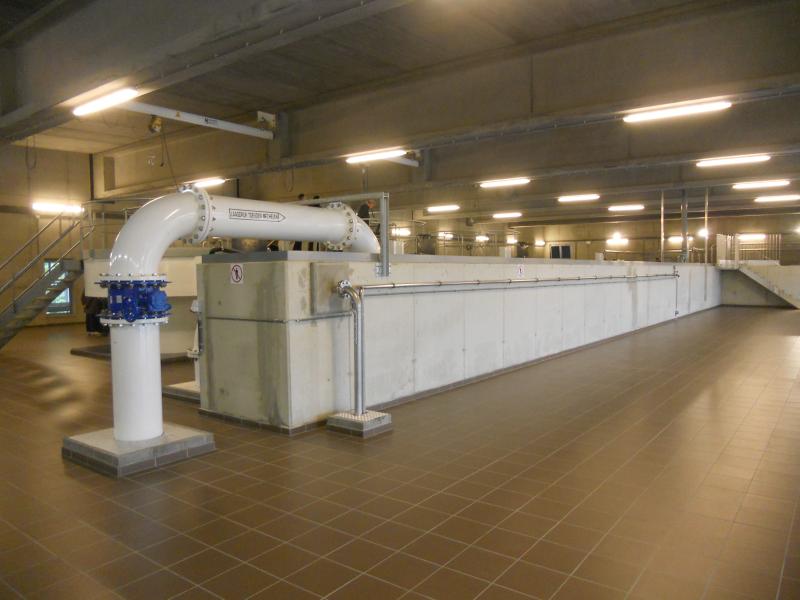

De goot waarin het ontharde water verzameld wordt

3200

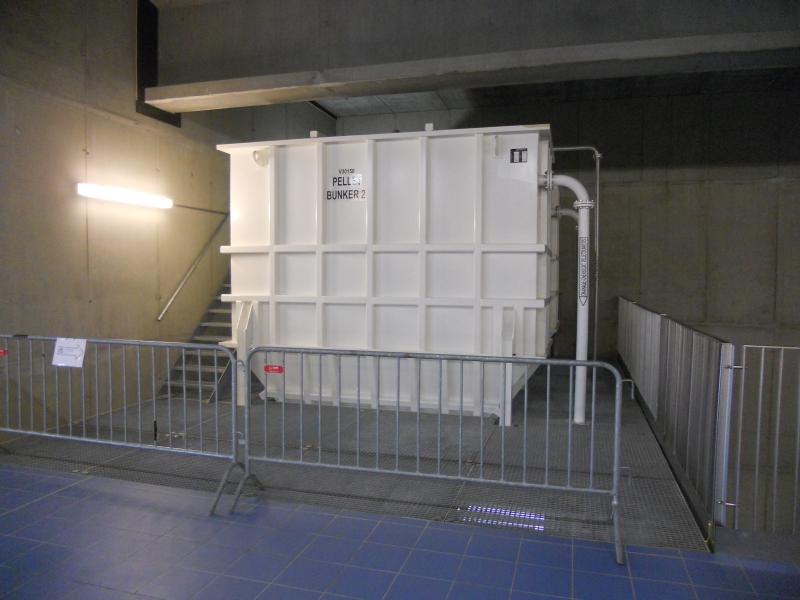

Pellet bunker, waarschijnlijk "afgewerkte" pellets dus met kalkaanslag

3201

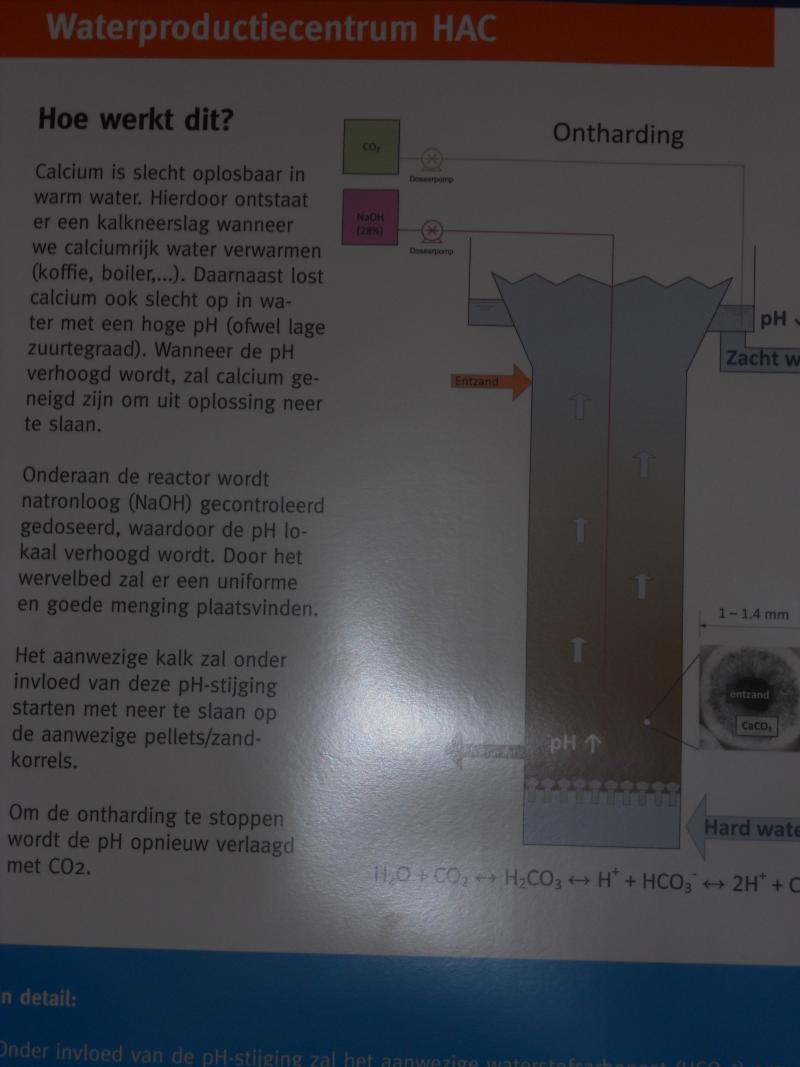

Werkingsprincipe ontharding

3202

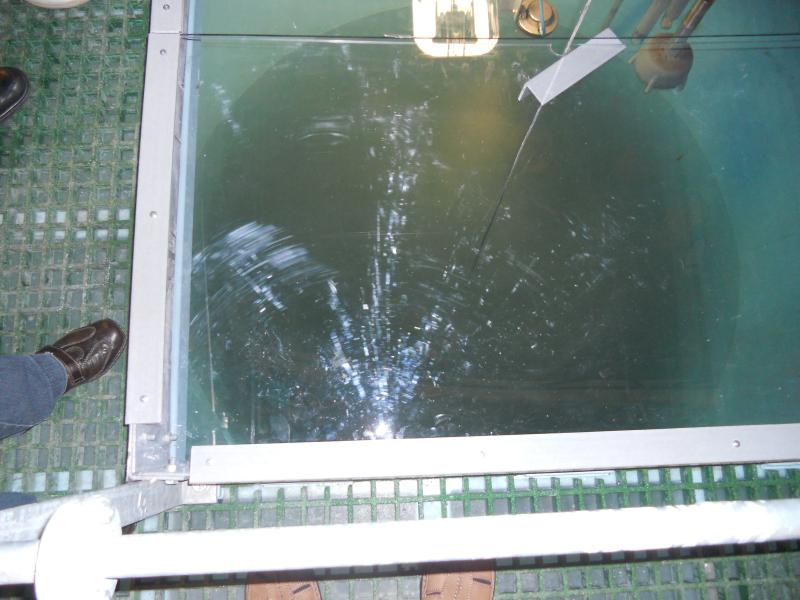

Bovenkant van reactor 2, hier loopt het ontharde water over de rand van de reactor

(er lag een plexiplaat onder onze voeten)
3204

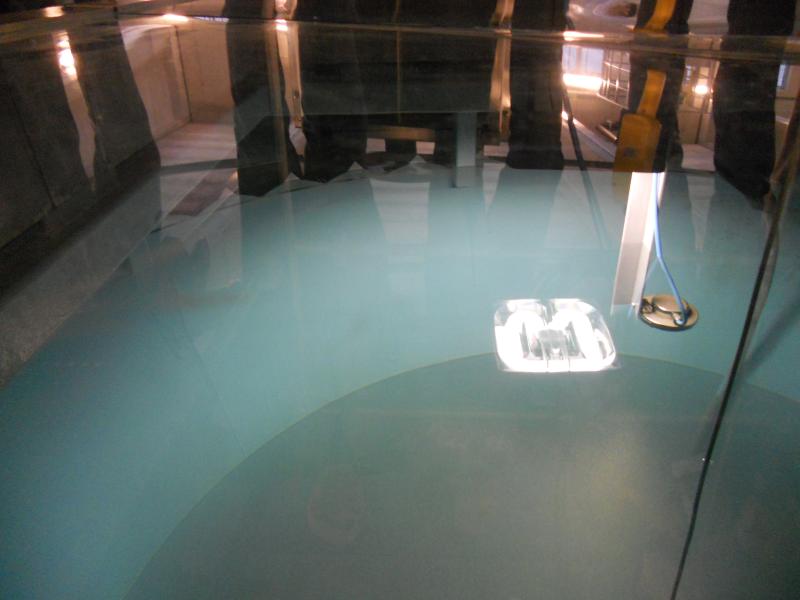

Poging on de tanden van de overloop te zien
3205

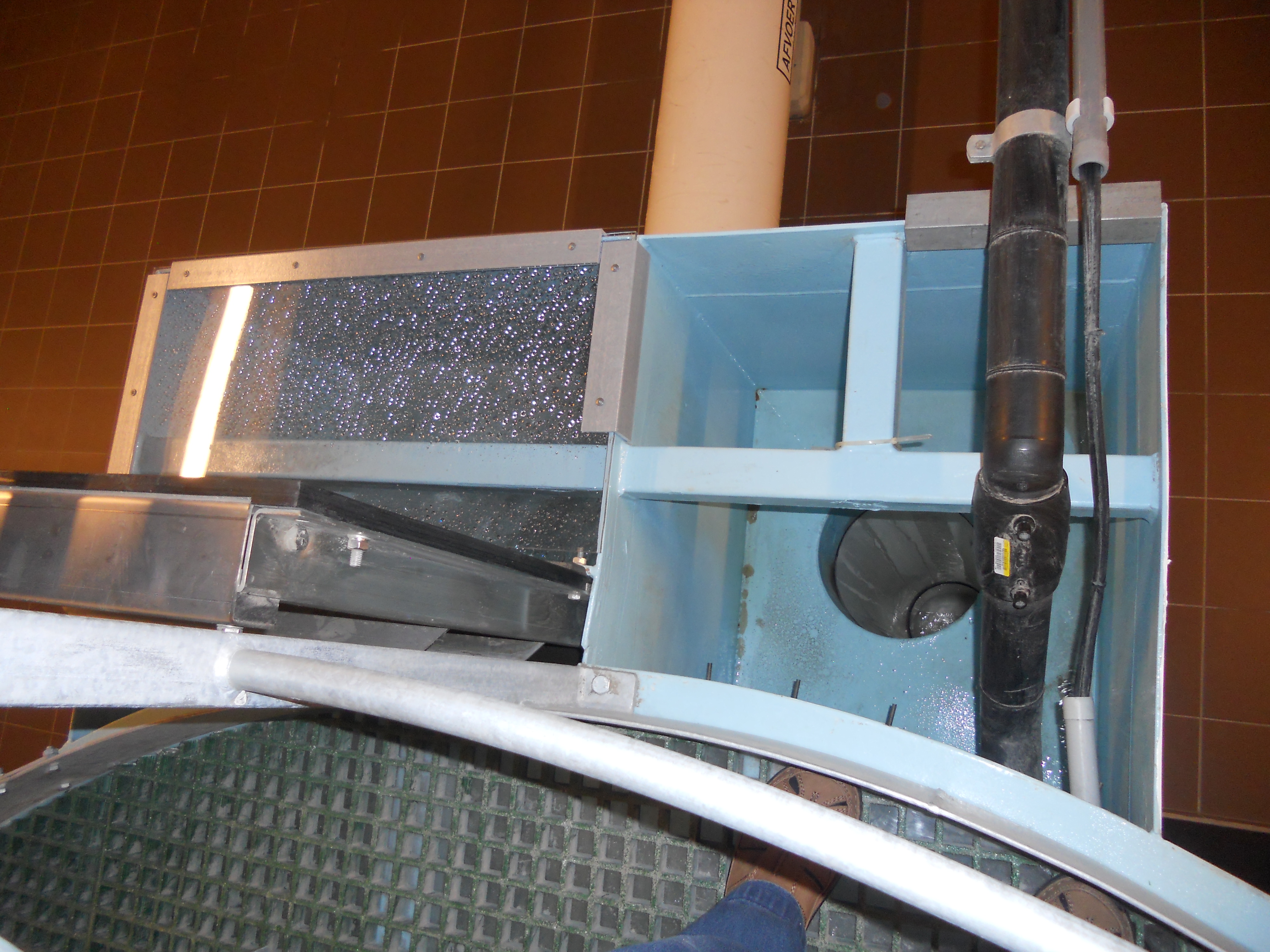

Closeup van de overloop (dichtgemaakt tegen vervuilende bezoekers ;-))
3206

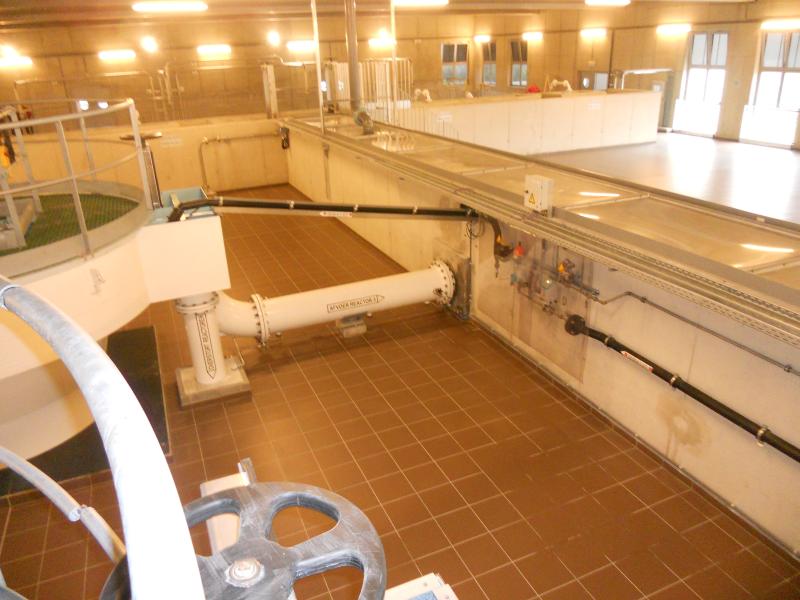

De overloop van reactor 3
3207

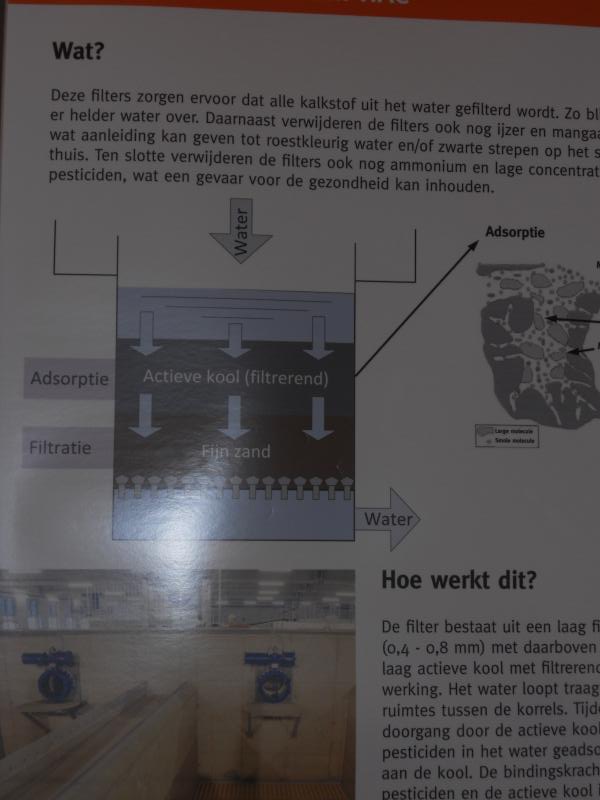

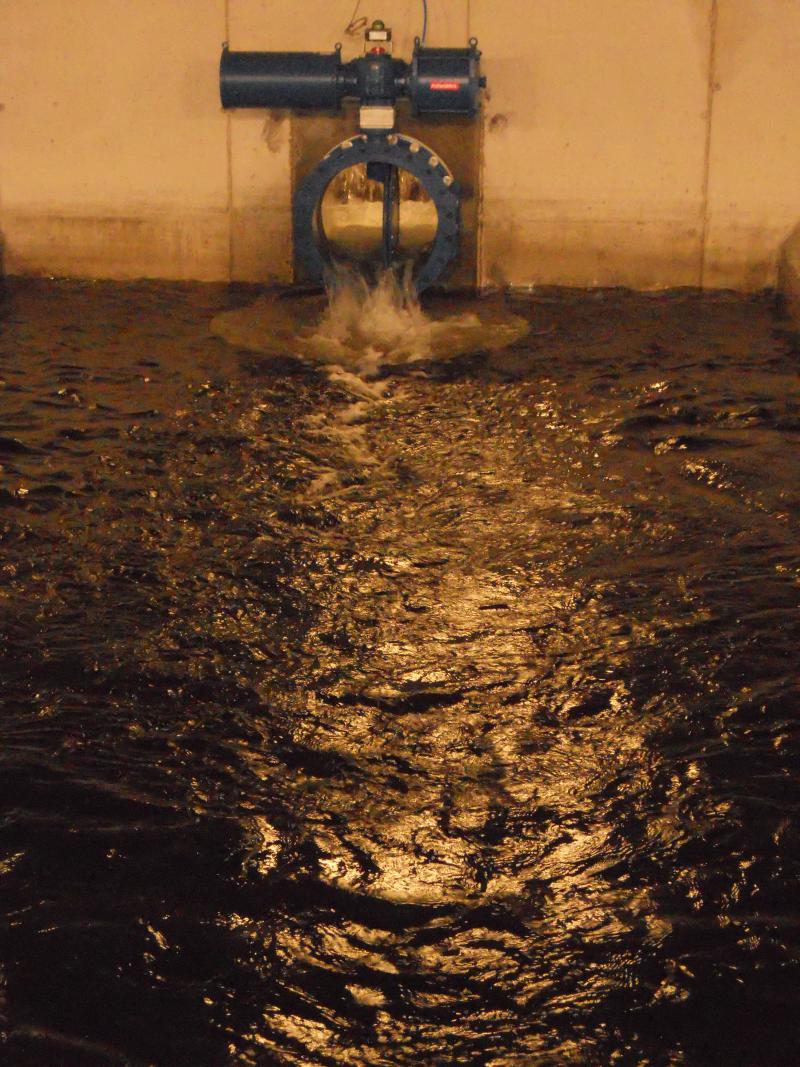

en dan de actieve kool filters

3208
3210

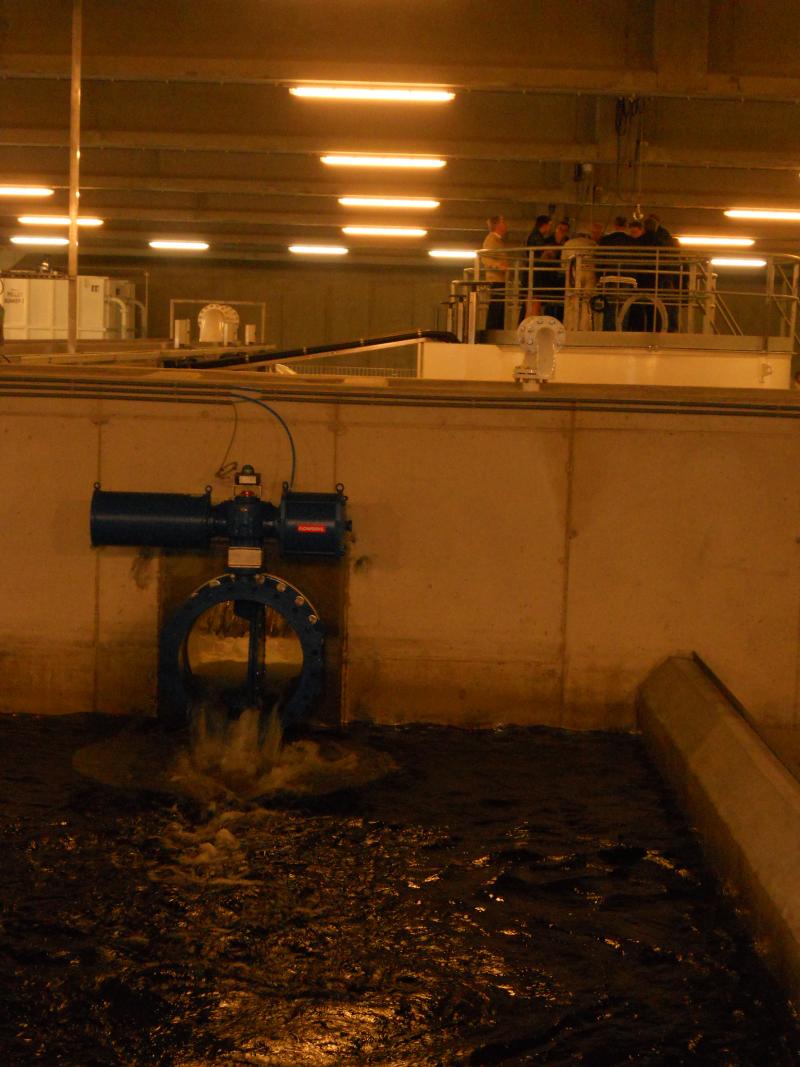

in totaal zijn er vier filters (eentje buiten dienst)
3211

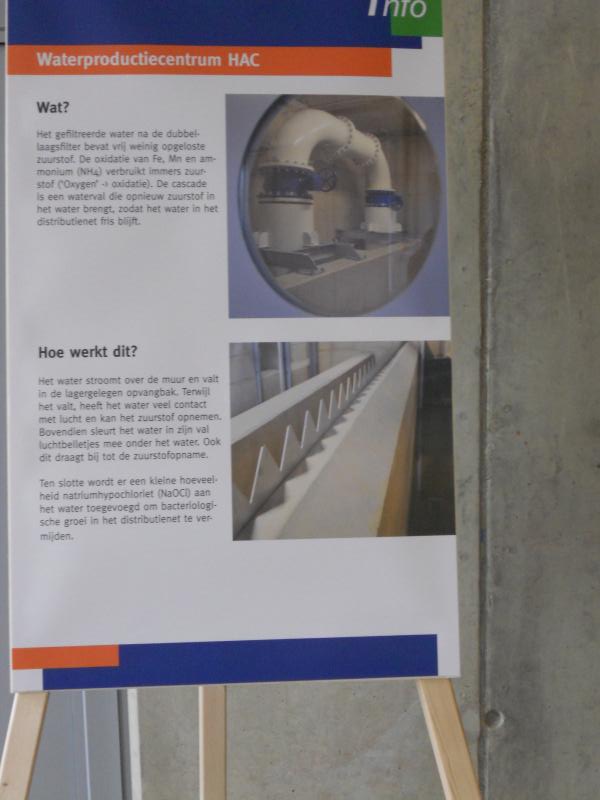

De laatste stap, toevoegen van zuurstof

3212

int echt

3213

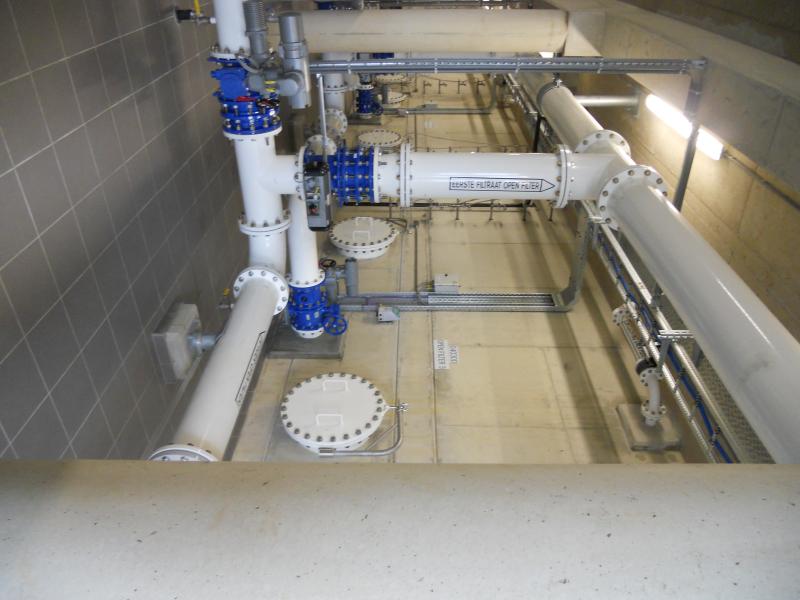

En nu terug naar de leidingen
3214

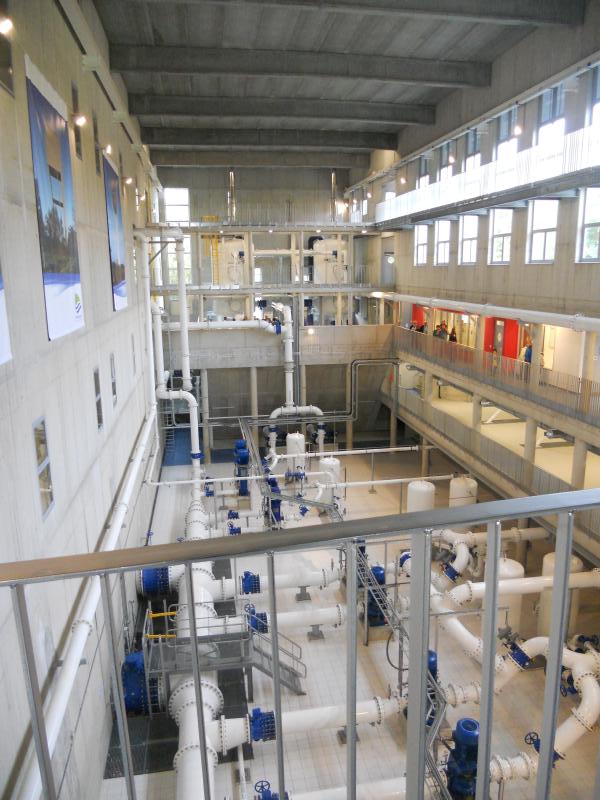

De pompenzaal (hebben we al eens gezien van de andere kant)

3215

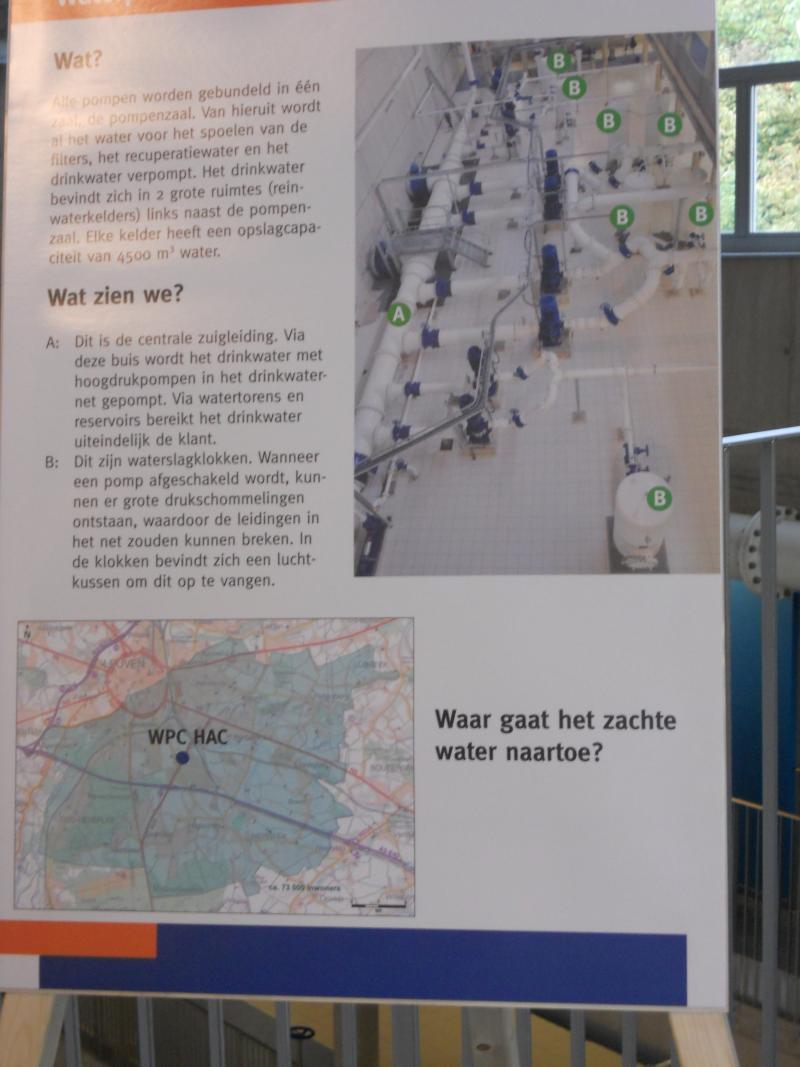

Maar nu met uitleg
3216

De controle zaal

Er werd bij verteld dat in normaal bedrijf er niemand op de site aanwezig was. De controle schermen staan ergens in Heverlee.

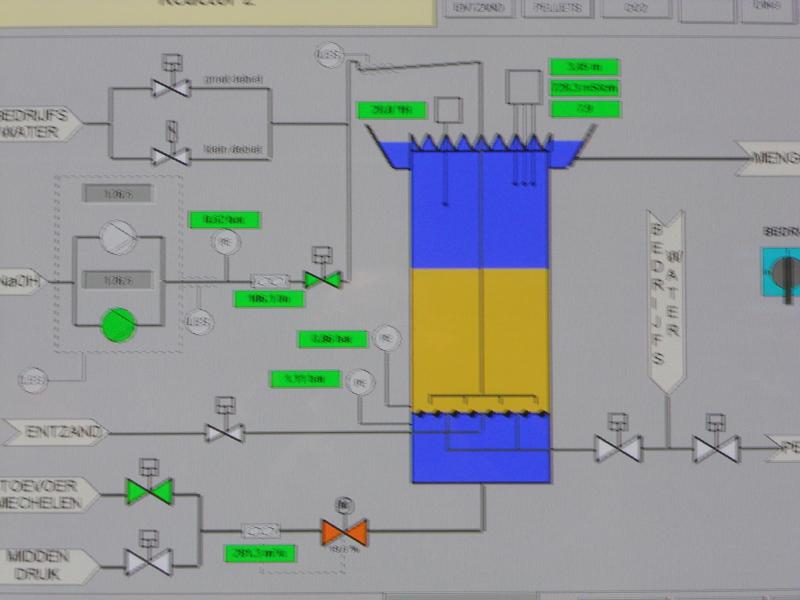

Schema van recator 2

(bij reactor3 stond 1 waarde in het rood maar daar ben ik niet bijgeraakt ;-))
3217

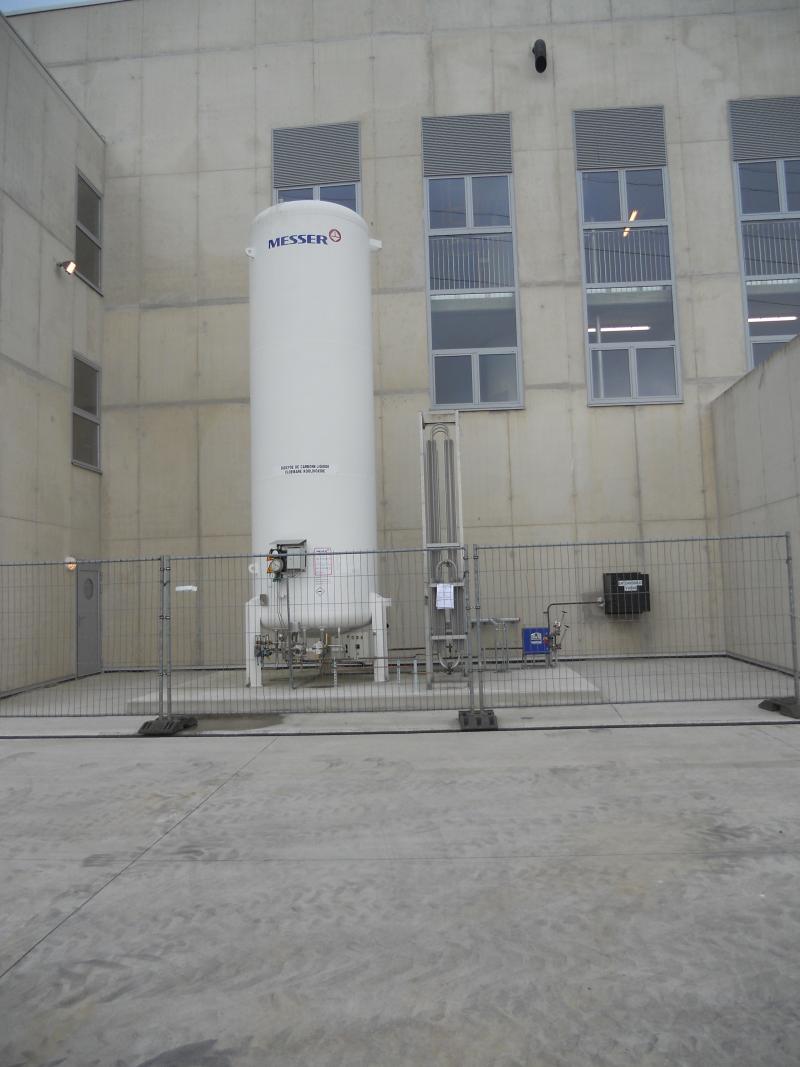

En bij het buitengaan komen we de koolzuur tank tegen

(koolzuur wordt gebruikt om de ontharding te stoppen wanneer het water de reactors verlaat; dus krijgen we licht bruisend water?)

3218

Ik ben nergens een UPS tegengekomen (maar er waren afgesloten lokalen).
En toch verwacht ik dat de pompen die water in de reactors pompen continu moeten draaien (of zou opstarten zo makkelijk zijn ?


Jean Huens 2013 10 10
